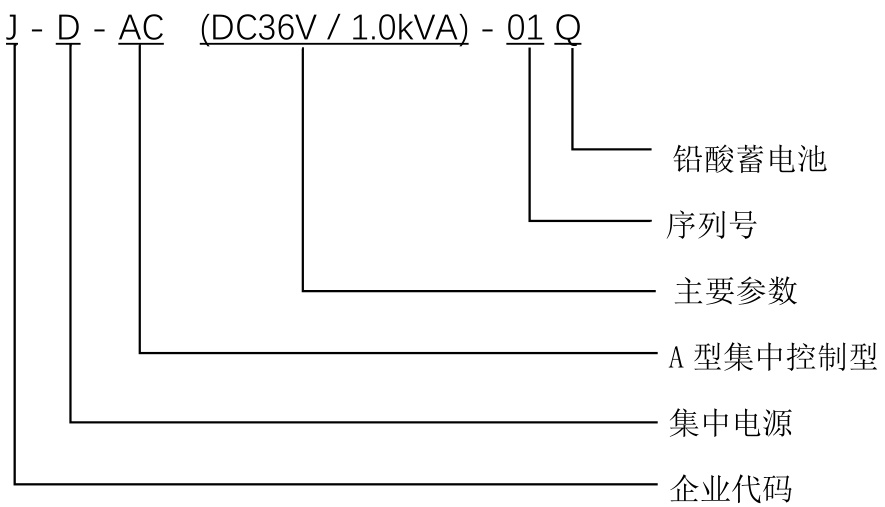

J-D-AC(DC36V/0.6kVA)-01Q
J-D-AC(DC36V/0.25kVA)-01Q、J-D-AC(DC36V/0.45kVA)-01Q、J-D-AC(DC36V/0.6kVA)-01Q、J-D-AC(DC36V/1.0kVA)-01Q 壁挂型应脊卣明集中电源是应脊卣明和分散批示系统的沉要组成部门。为现场消防应急灯具提供电源，将应急分散节造器的各类节造指令转发给现场消防应急灯具去执行，同时将现场消防应急灯具的工作状态实时转发上报给应脊卣明节造器进行显示和分析判断。是现场消防应急灯具和应脊卣明节造器之间的桥梁和纽带。该系统重要利用于医院、商场、写字楼、电影院、地下停车场等场所。该产品执行尺度为GB 17945-2024《消防应脊卣明和分散批示系统》。
1. 总线通讯方式，共2条回路，8个支路，每条回路支持252个灯具地址；
2. 集中电源具备IP65的防护等级；
3. 全新的系统架构，保障了优良的系统扩大和兼容机能；
4. 内置微处置器，选取SMT表表贴装工艺；
5. 液晶显示的人机交互界面，显示明确、操作单一；
6. 回路输出DC36V安全工作电压；
J-D-AC(DC36V/0.25kVA)-01Q、J-D-AC(DC36V/0.45kVA)-01Q、J-D-AC(DC36V/0.6kVA)-01Q、J-D-AC(DC36V/1.0kVA)-01Q 应脊卣明集中电源蕴含：液晶板、铅酸蓄电池、开关电源、机箱等。
J-D-AC(DC36V/0.25kVA)-01Q 正面表观图
J-D-AC(DC36V/0.45kVA)-01Q 正面表观图

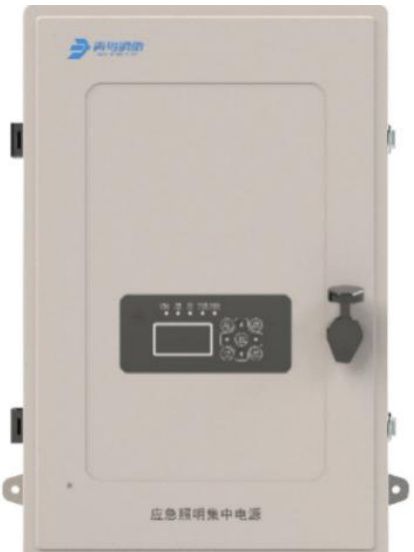

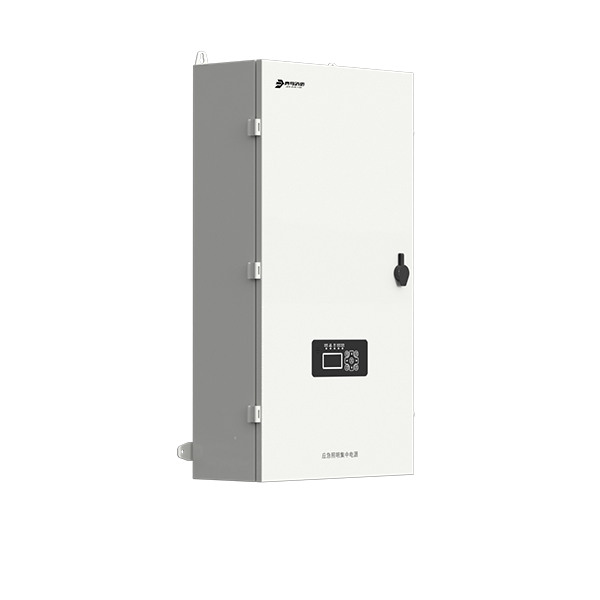

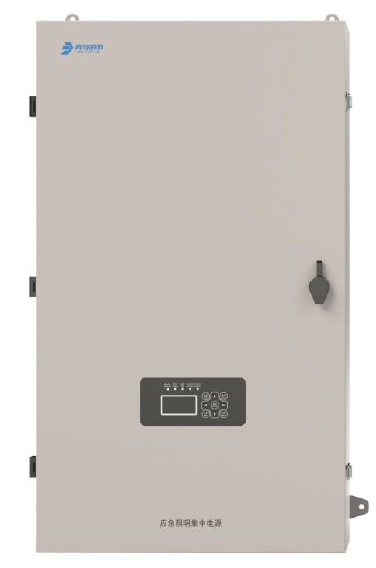

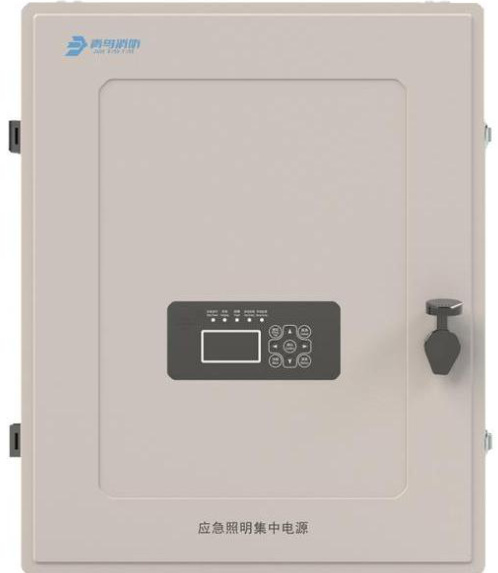

J-D-AC(DC36V/0.6kVA)-01Q 正面表观图

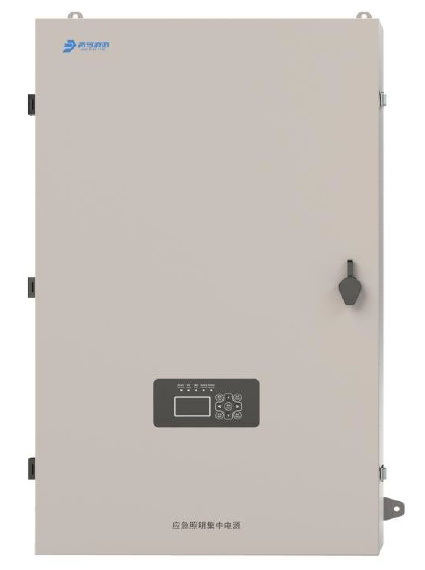

J-D-AC(DC36V/1.0kVA)-01Q 正面表观图
单元（mm）

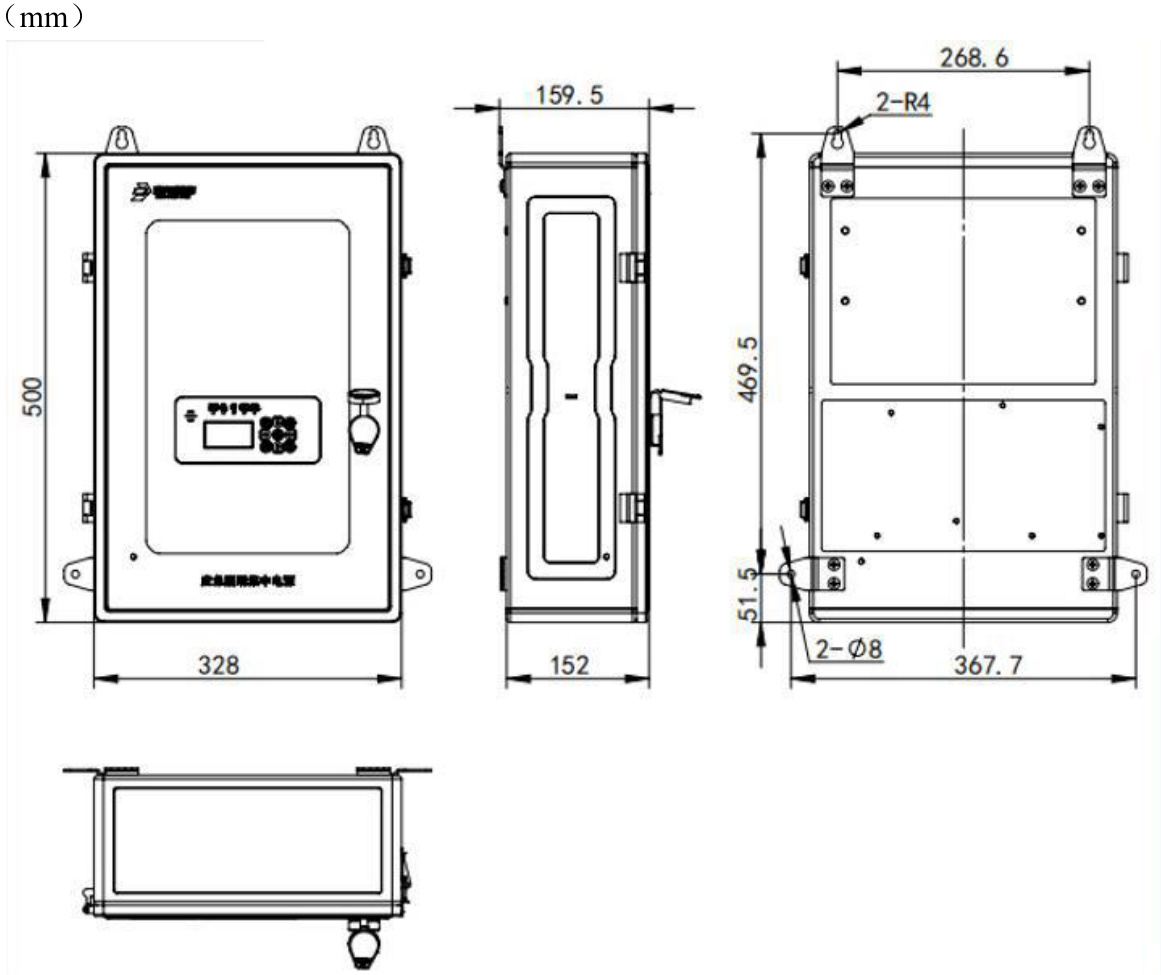

J-D-AC(DC36V/0.25kVA)-01Q 表形尺寸示意图

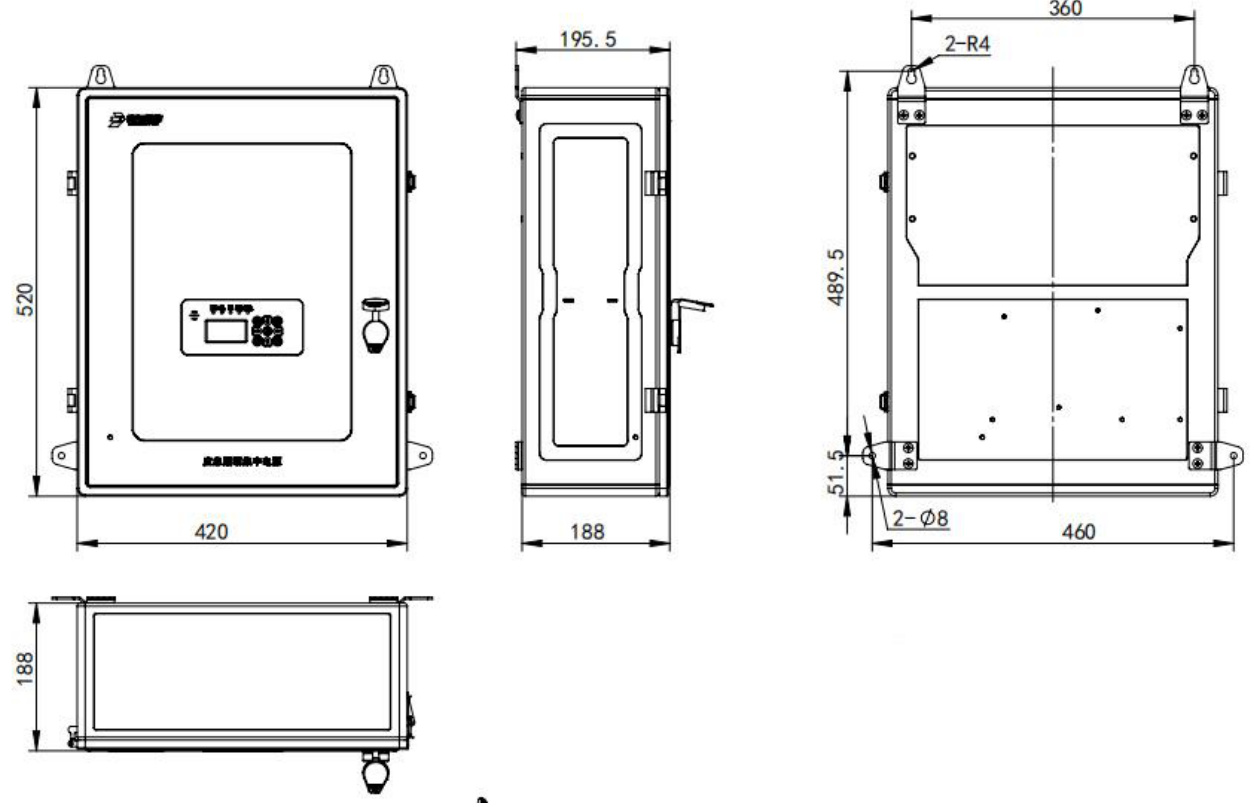

J-D-AC(DC36V/0.45kVA)-01Q 表形尺寸示意图

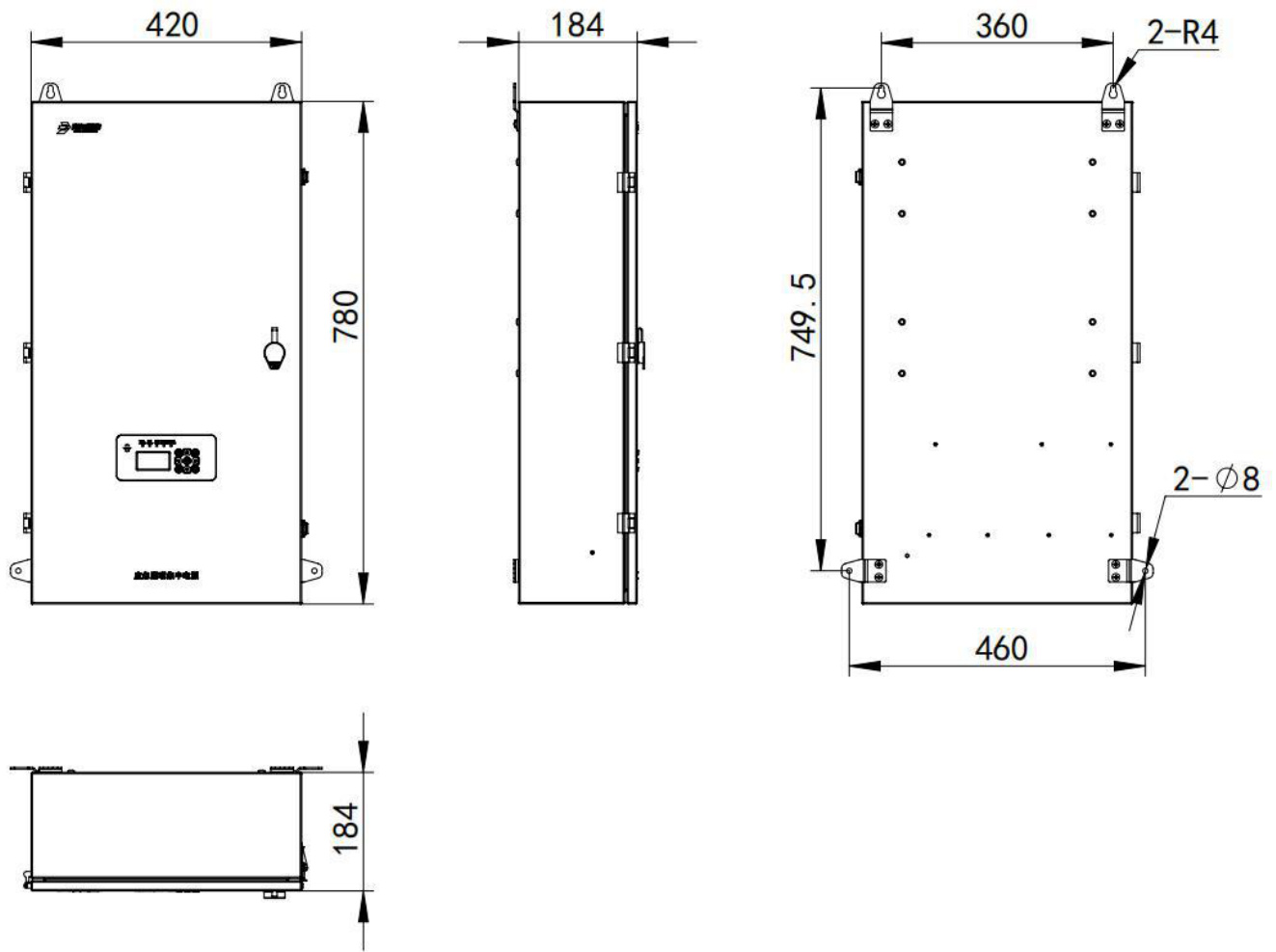

J-D-AC(DC36V/0.6kVA)-01Q 表形尺寸示意图

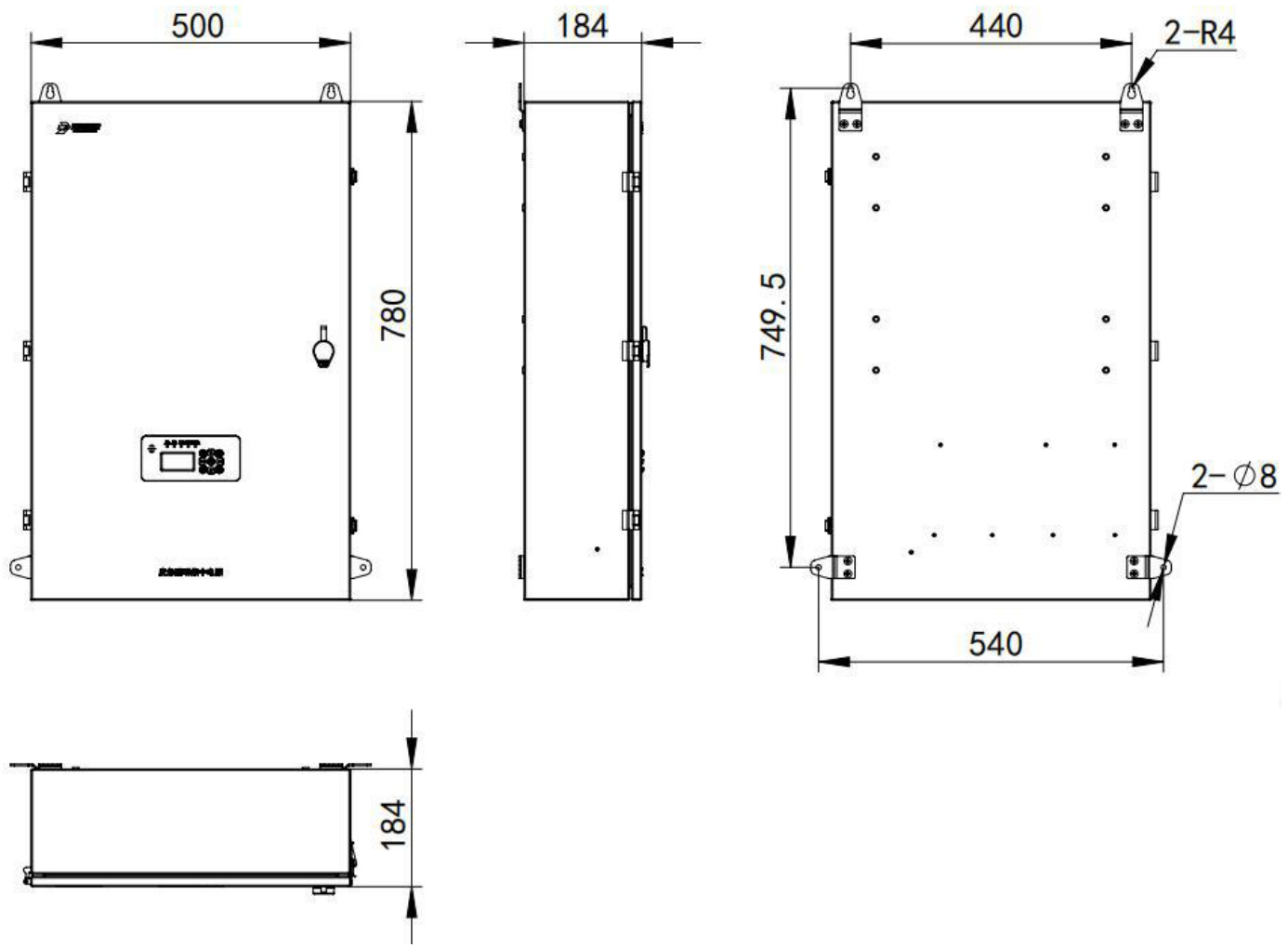

J-D-AC(DC36V/1.0kVA)-01Q 表形尺寸示意图

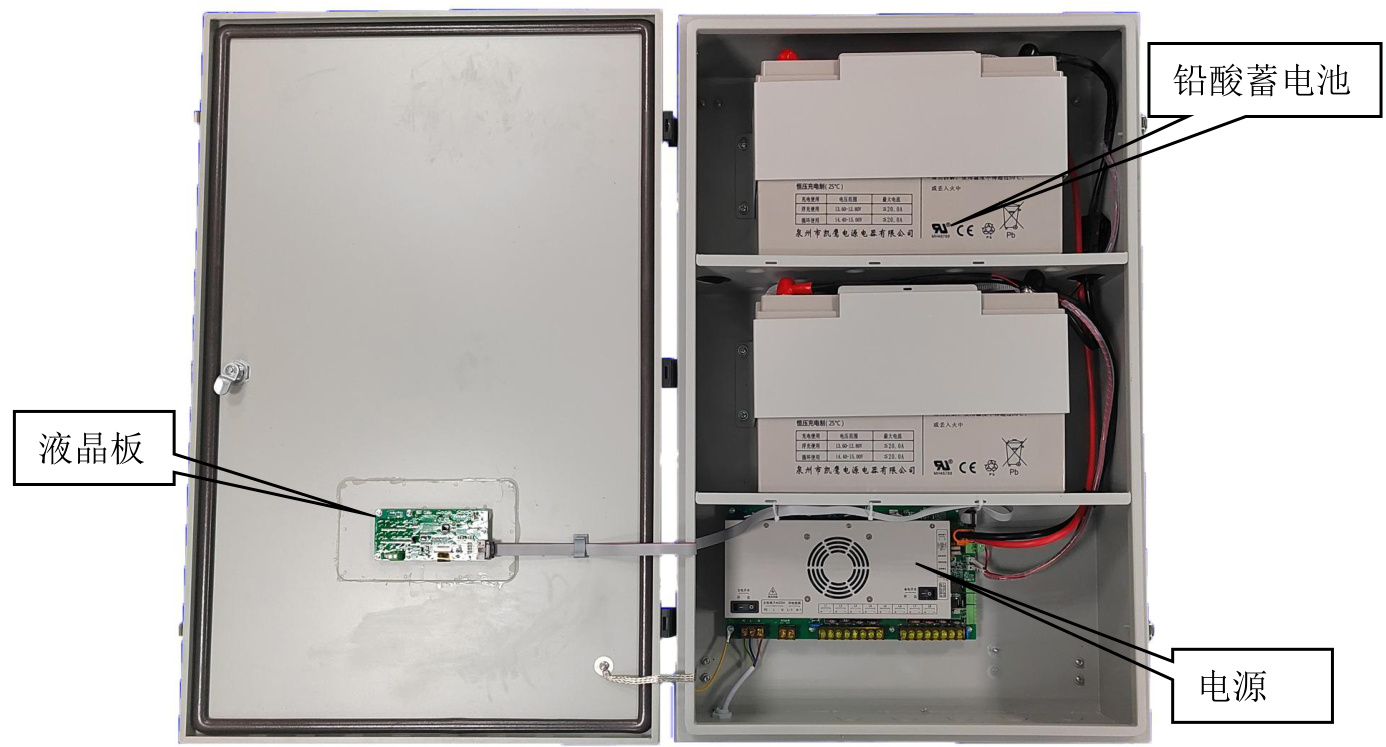

内部结构图，仅以 J-D-AC(DC36V/1.0kVA)-01Q 示例
仅以J-D-AC(DC36V/1.0kVA)-01Q示例
| 接线端子 | 职能注明 |
| 主电输入L、N、PE | 开关电源AC220V输入端子 |
| 市电检测L-1、N-1 | 接市电互换AC220V |
| 回路输出 | 2条回路，8个支路输出（每条回路对应4个支路），用于衔接编址型集中电源集中节造型灯具。推荐使用≥ZR-RVS-2*2.5mm?双绞线衔接集中节造型灯具。 |
| A/H、B/L端子 | 回路板跳线到CAN通讯（参考2.5跳线注明），用于集中电源与J-C-T-PS01蹬爪脊卣明节造器通讯，衔接A/H、B/L端子接线。CAN通讯距离≤1000米；推荐使用ZR-RVS-2*1.0mm?~1.5mm?双绞线。 |
| A/H、B/L端子 | 回路板跳线到485通讯（参考2.5跳线注明），用于集中电源与J-C-11S80B、J-C-11S80G、J-C-11S80T蹬爪脊卣明节造器通讯，衔接A/H、B/L端子接线。RS485通讯距离≤1000米，推荐使用ZR-RVS-2*1.0mm?~1.5mm?的双绞线。 |
| 干接点输入 | 短路该端子，系统进入应急状态。端子接入DC24V（+/-），系统进入应急状态，分辨正负极。默认干接点输入。 |
| 应急输出端子 | 跳线帽在 ３醪剑杭喽阶刺，触点断开；应急状态，触点关合。跳线帽在常关端：监督状态，触点关合；应急状态，触点断开。 |

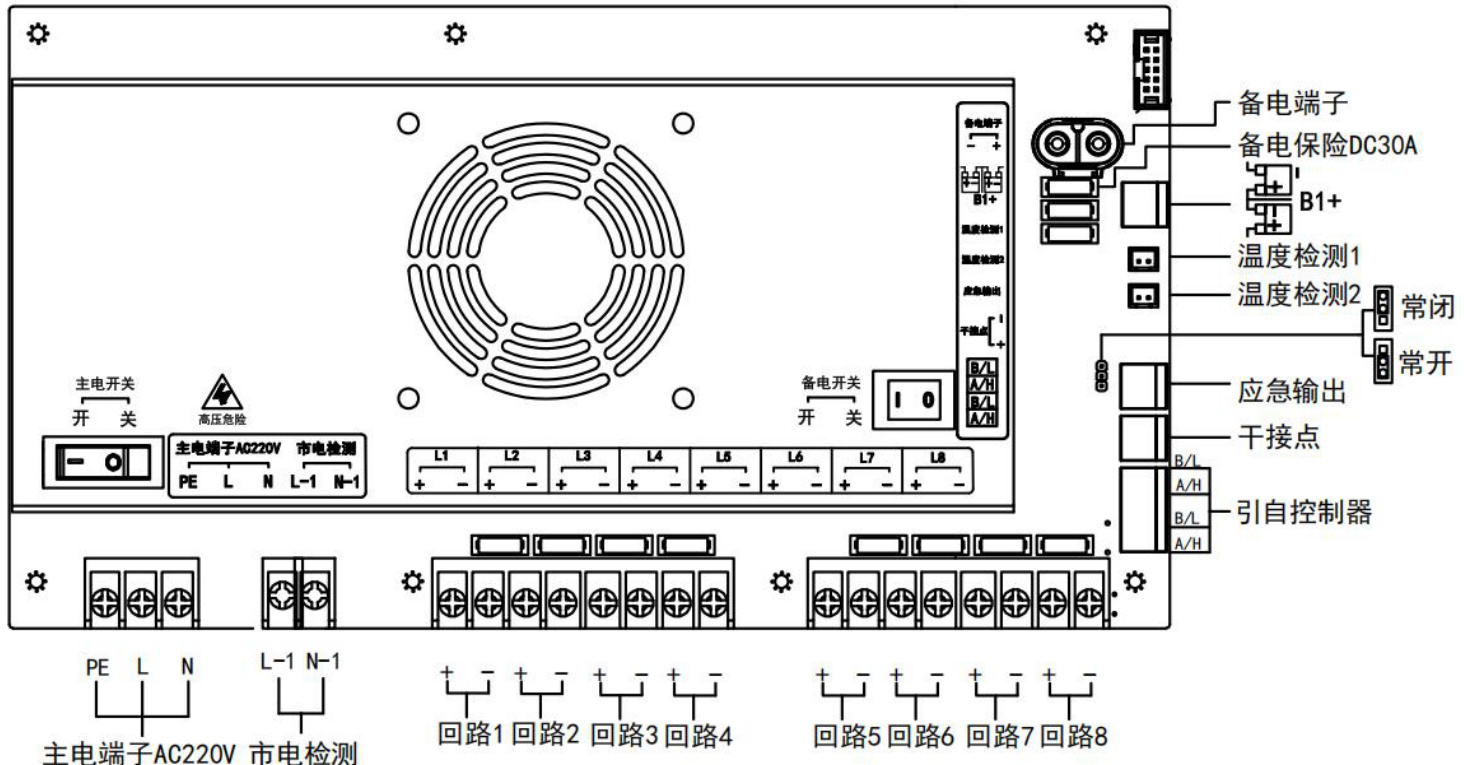

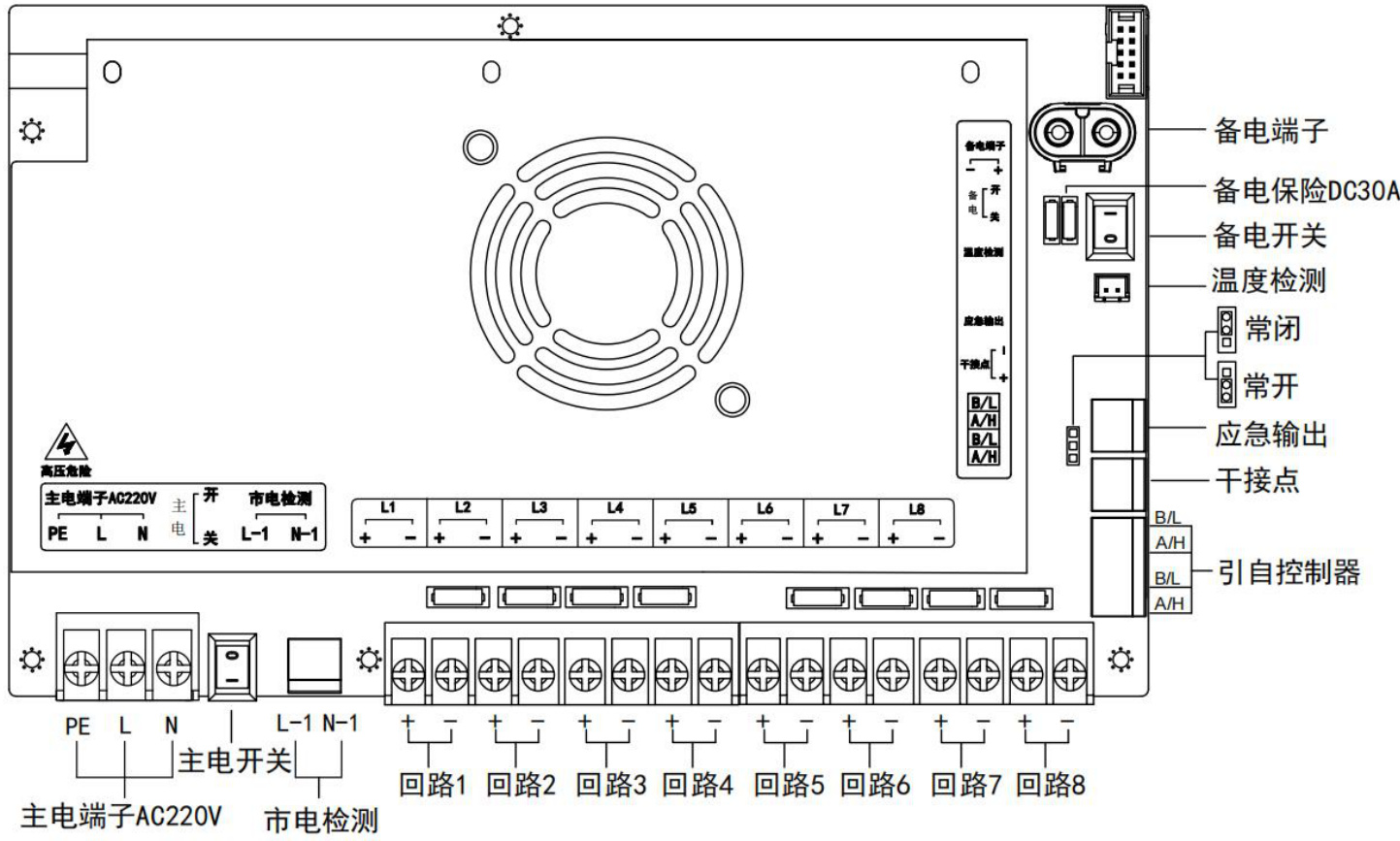

接线端子示意图：
J-D-AC(DC36V/0.25kVA)-01Q、J-D-AC(DC36V/0.45kVA)-01Q 接线端子示意图根基一致，仅以J-D-AC(DC36V/0.25kVA)-01Q示例

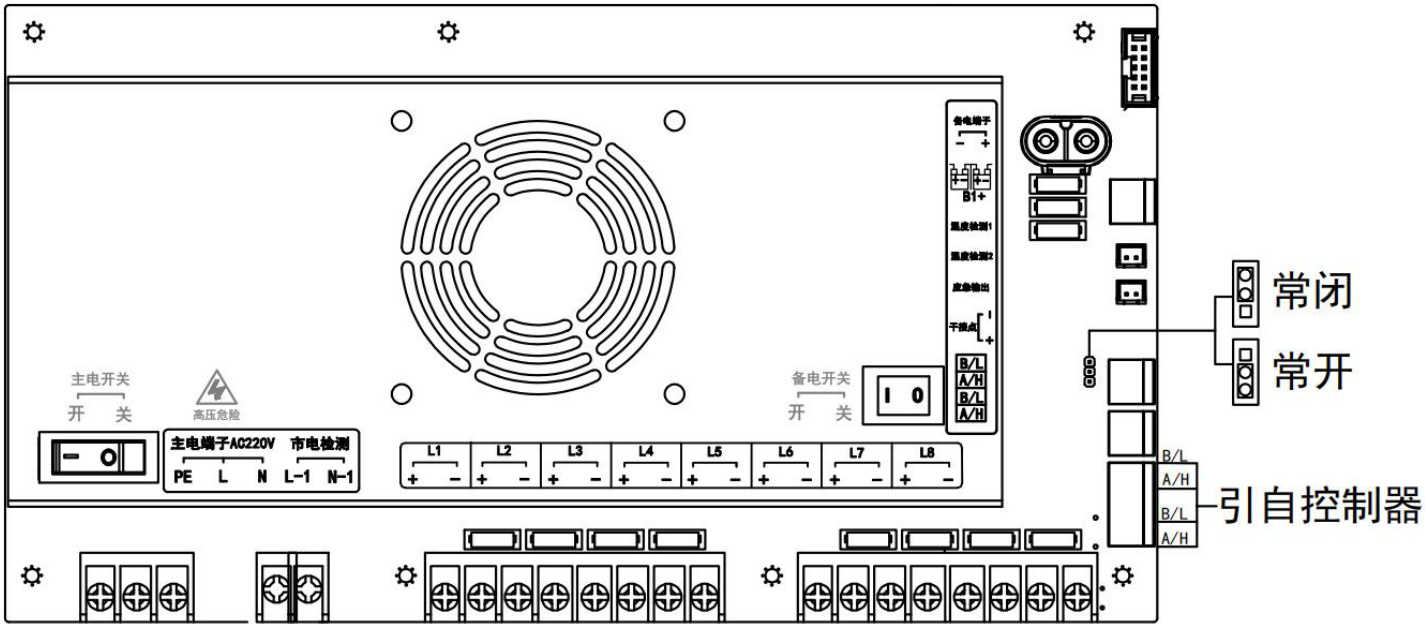

J-D-AC(DC36V/0.25kVA)-01Q 接线端子示意图
J-D-AC(DC36V/0.6kVA)-01Q、J-D-AC(DC36V/1.0kVA)-01Q接线端子示意图根基一致，仅以J-D-AC(DC36V/1.0kVA)-01Q示例
J-D-AC(DC36V/1.0kVA)-01Q接线端子示意图
| 跳线名称 | 职能注明 |
| CAN/RS485 | 选择设置两路通讯端子为CAN通讯或RS485通讯，必要同时匹配设置两个跳线帽。出厂默认RS485通讯。 |
| 终端电阻120R | 切换通讯端子120Ω终端匹配电阻，出厂默认0Ω电阻。 |
| 应急输出状态（ ？/常关） | 切换应急输出端子为 ？虺９，出厂默认 ？。 |

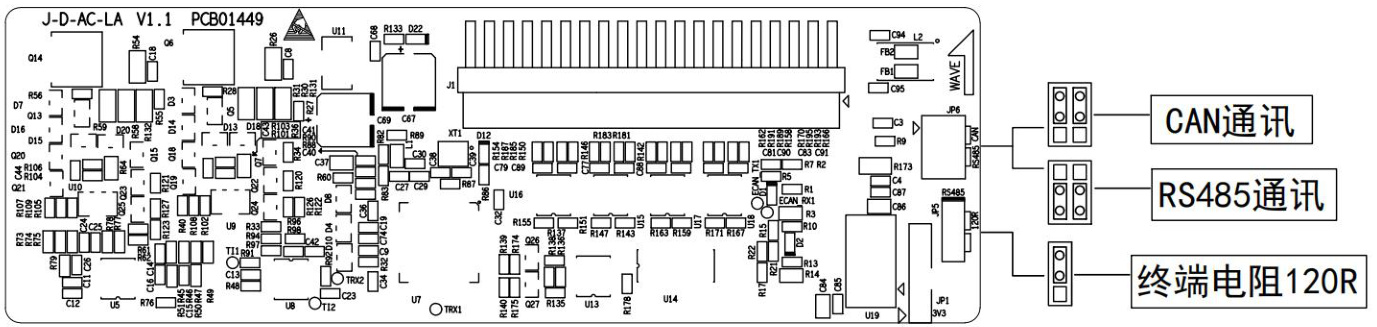

CAN/RS485、终端电阻120R跳线注明示意图：
应急 ？/常关跳线示意图（仅以J-D-AC(DC36V/1.0kVA)-01Q示例）：
产生火警时，应脊卣明节造器通过和谈方式获得火警报警探测器探测到火源产生点及烟雾弥漫方向，推算逃生路线，通过集中电源将分散照明指令下发给现场消防应急灯具，灯具在收到指令后进入应急工作状态，如频闪、变向、开灯等工作实时批示最佳、最安全的逃生路线。应急时，“自动应急”或“手动应急”批示灯红色常亮。
干接点应急，火警报警节造器在火警产生后通过 ？槲媒诘闾峁┮桓鑫拊椿24V有源信号，触发集中电源进入到应急状态。
故障时，“故障”批示灯黄色常亮，并有故障声音，显示屏自动切换到故障显示状态，显示有关故障信息。
在正常监督状态时，主控单元实时监测电源状态，并将检测到的电源数值实时显示在集中电源液晶屏上。
| 型号产品个性 | 技术参数 | |||
| J-D-AC(DC36V/0.25kVA)-01Q | J-D-AC(DC36V/0.45kVA)-01Q | J-D-AC(DC36V/0.6kVA)-01Q | J-D-AC(DC36V/1.0kVA)-01Q | |
| 工作温度 | -10℃～+55℃ | |||
| 贮存温度 | -20℃～+65℃ | |||
| 相对湿度 | ≤95%(40±2℃无凝露) | |||
| 供电主电 | AC220V（±20%，50Hz） | |||
| 蓄电池种类 | 铅酸蓄电池 | |||
| 蓄电池容量 | 12V/55Ah，1节 | 12V/100Ah，1节 | 12V/60Ah，2节 | 12V/100Ah，2节 |
| 蓄电池型号 | 6-GFM-55 | 6-GFM-100 | 6-GFM-60 | 6-GFM-100 |
| 额定输出功率 | 250W | 450W | 600W | 1000W |
| 额定输出电压 | DC36V | |||
| 额定输入电流 | 约2.5A | 约4A | 约6A | 约11A |
| 额定输出电流 | 6A（单回路） | |||
| 系统容量 | 2条回路，8个支路，共252×2个灯具地址，1~4支路对应1回路编址领域1~252，5~8支路对应2回路编址领域1~252 | |||
| 表壳材质/防护等级 | 金属/IP65 | |||
| 装置方式 | 壁挂式 | |||
| 进线方式 | 箱体下进线 | |||
| 表形尺寸（不含挂耳尺寸） | 328mm×152mm×500mm | 420mm×188mm×520mm | 420mm×184mm×780mm | 500mm×184mm×780mm |
| 执行尺度 | GB 17945-2024 《消防应脊卣明和分散批示系统》 |
开箱后取出应脊卣明集中电源，查抄以下几项，若是有败坏或异常情况，请当即致电本地经销商。
(1) 查抄设备的铭牌并确认与您所订购的产品规格一致；
(2) 查抄设备液晶屏是否无缺、无破损；
(3) 确认包装箱中有钥匙、说明书及保险等随机配件；
(4) 确认集中电源运输过程中无任何败坏（柜体变形、导线磨破、线端脱落、接头或螺丝松动、电池表观是否破损、电池漏液、电池变形等）。
不容将应脊卣明集中电源装置鄙人列任何环境中。
(1) 请装置在远离高温、侵蚀、火源、斜坡、雨淋之地；
(2) 请装置在远离金属粉末、尘埃、油、水的处所；
(3) 请装置在远离电磁辐射源的处所；
(4) 请装置在没有振动的场所；
(5) 使用场所：室内。
(1) 设备在搬运过程中要轻搬轻放，严禁沉放跌倒；
(2) 设备在搬运过程中严禁与其他硬物磕碰，以免败坏设备；
(3) 设备在搬运过程中不容硬物顶在前门面板上，预防液晶屏败坏。
(1) 设备上部与墙或任何物件距离至少应有60cm的空间；
(2) 机械正面至少要求60cm的空间，设备的前面必须有充足的检建空间；
(3) 设备的顶部不成搁置任何物件。
(1) 电池放入机箱前，先预装置电池线，电池正极接线柱接红线，负极接线柱接黑线（电池预装时，应预防电池正、负极短路，造成电池某人员的危险）；
(2) 电池线接线端子如图5-1示（仅以J-D-AC(DC36V/1.0kVA)-01Q为例），统一甩向右侧，拧紧固定螺钉后，盖上；ざ嗣；
(3) 电池装置时，把稳电池端子一端靠近箱门一侧，装置电池固定板，固定电池，电池线另一端参考电池接线示意图5-2，衔接电源备电端子和温度检测端子。
(4) 600W和1000W应脊卣明集中电源两节电池串联线接线时，玄色；ざ嗣币欢讼谓拥绯2负极（上面电池），红色；ざ嗣币欢讼谓拥绯1正极（下面电池）。
把稳：电池正负极严禁接反，不然会产生短路危险。

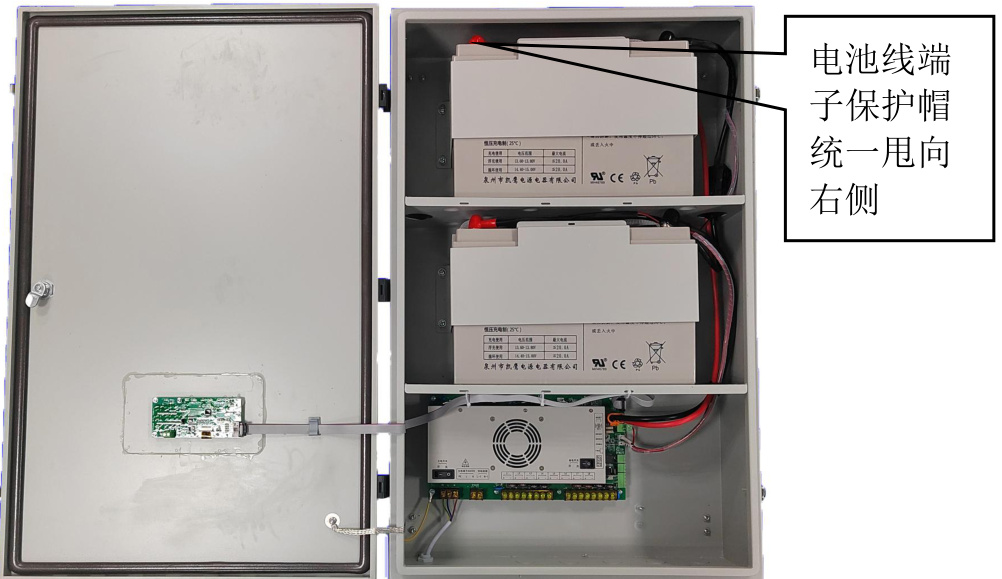

图5-1 电池装置示意图

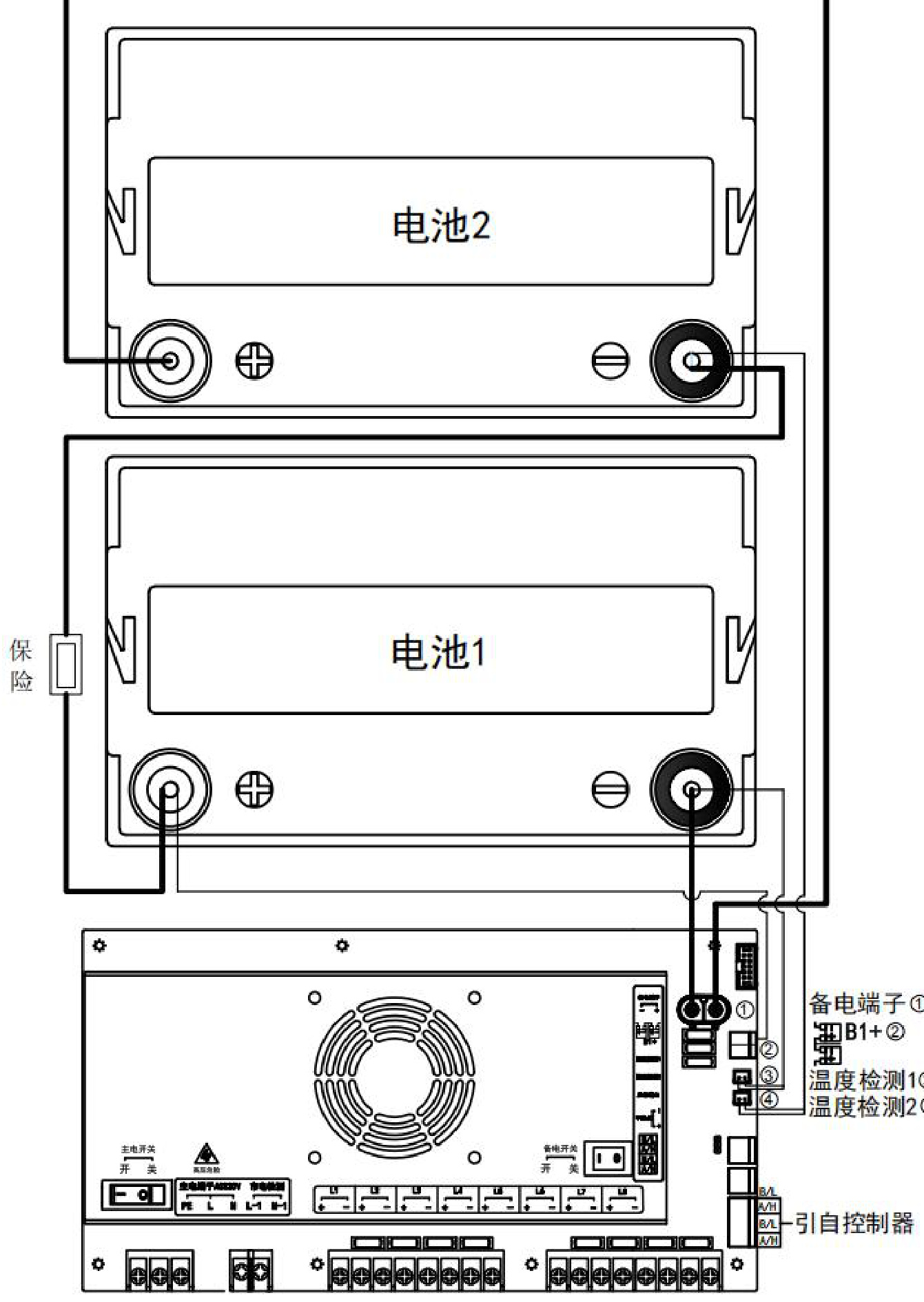

图5-2 电池接线示意图
(1) 请依照说明书5.5要求正确装置电池并衔接电池线；
(2) 不容开机状态下，衔接回路线和CAN通讯信号线；
(3) 查抄电池线、回路线、通讯信号线衔接正常后，再插220V主电，顺次打开主电开关、备电开关。
(4) 电池正负极严禁接反，不然会产生短路危险。
(1) 本设备使用的铅酸蓄电池建议凭据现实使用情况实时更换；
(2) 在日常守护、或月/季度守护时，发现电池漏液、鼓包、破损时，应更实时换蓄电池；
(3) 蓄电池更换步骤：打开机箱前面板，堵截主电开关、备电开关，拆除电池固定支架，拧开电池正负极的固定螺钉，把原来电池组取出。再参考说明书5.5要求装置一样规格、型号的铅酸蓄电池，最后装置电池固定支架即可。

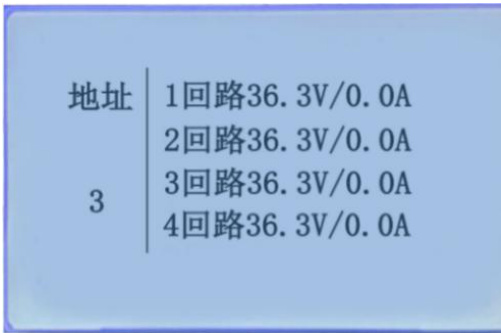

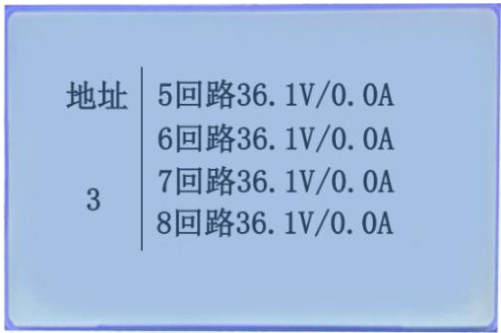

正常监督状态无任何声音：除“主电运杏妆绿色批示灯亮及充电批示灯在充电状态下红色批示灯亮表，其余所有批示灯不亮。液晶屏显示状态如图6-1、6-2、6-3、6-4，液晶屏循环显示主电电压、电池电压、充电电流、总功率、电源地址、1-8回路的电压电流显示、电池温度等。

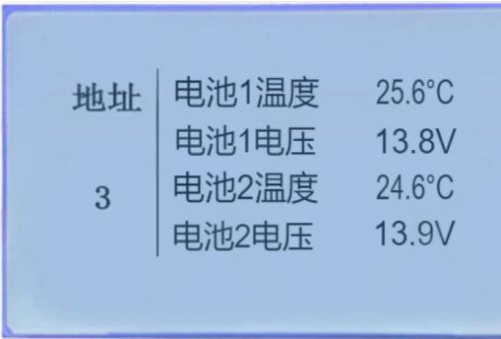

把稳：250W和450W只有1节电池，只显示电池1温度和电池1电压；600W和1000W各有2节电池，别离显示电池1温度、电池1电压、电池2温度、电池2电压。

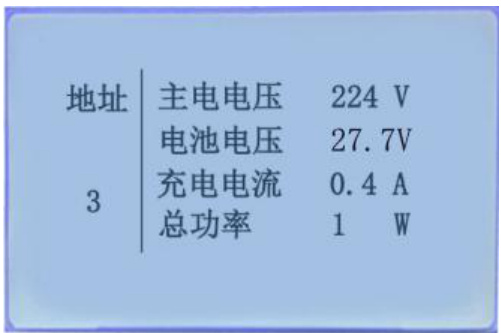

图6-1
图6-2
图6-3
图6-4
集中电源报故障时，发出故障声音，显示故障类型，凭据面板上显示的故障种类，找专业人员处置。故障排除后，故障显示和声音可自动隐没。
集中电源报应急发出应急声音，显示应急类型。

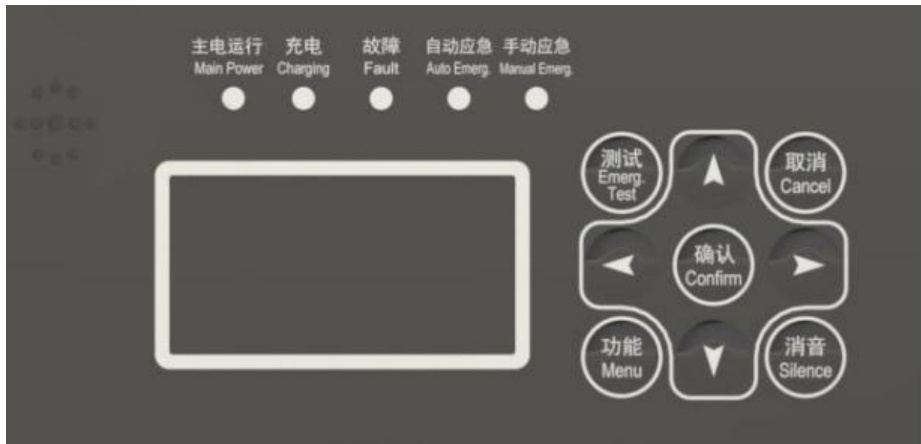

产品操作显示区由显示屏、状态批示灯及操作按键组成，中央区域是显示屏，显示屏上侧是状态批示灯，最右侧区域是操作按键，如图7-1所示。
图7-1
面板批示灯职能描述：
| 批示灯 | 状态注明 |
| 主电运行批示灯 | 主电运行时，主电运行批示灯绿灯常亮 |
| 充电批示灯 | 当电源起头充电时，充电批示灯红灯常亮 |
| 故障批示灯 | 当系统中报出故障信息时，故障批示灯黄灯常亮 |
| 自动应急批示灯 | 当系统进入自动应急，自动应急批示灯红灯常亮 |
| 手动应急批示灯 | 系统进动手动应急，手动应急批示灯红灯常亮 |
面板按键职能描述：
| 按键 | 操作注明 |
| 测试 | 按下后，系统进入应急状态，抬起后，系统自动退出应急状态。 |
| 取缔 | 返回上一层菜单 |
| 职能 | 菜单键 |
| 消音 | 当有故障信息或应急时，蜂鸣器响。按下消音按键，蜂鸣器消音。 |
| 确定 | 对输入的数据和职能进行确认。 |
| 高低箭头 | 选项切换及翻页。 |
| 左右箭头 | 输入地位切换、退格。 |
集中电源显示首页如图6-1所示。当无事务时，显示屏上显示当前工作实时参数信息。

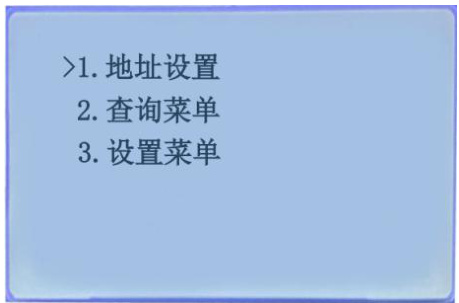

在显示屏右侧的按键盘，键入【职能】，显示窗口出现“主菜单”对话框，蕴含地址设置、查问菜单、设置菜单三个职能选项，如图7-2所示 ？捎闷聊挥也嗟姆较蚣凶硬说サ难≡，进入选中的子菜单。键盘中的常用键职能介绍：【确定】为确认键，【取缔】为退到上一级目录键。地址设置和设置菜单必要输入密码，默认密码：1111。
图7-2
进入地址设置选项菜单，在此菜单中能够批改当前集中电源的地址号，地址领域1-99，左右方向键选择地址号，点击【确定】键后设置成功，如图7-3所示。

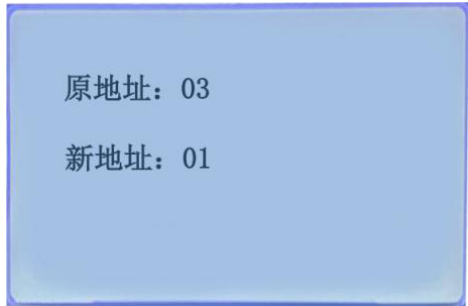

图7-3

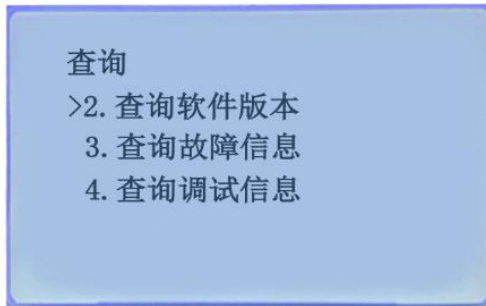

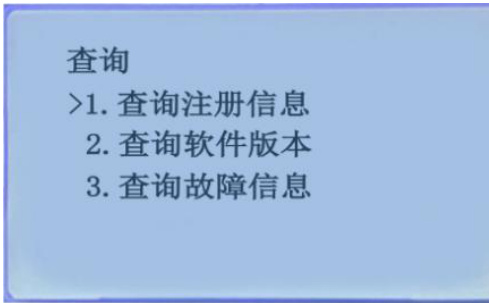

进入查问菜单后，如图7-4.A、7-4.B所示，使用高低键选择数字【1】进入“查问注册信息”选项，屏幕会列出当前集中电源登记注册的灯具类型和对应个数；使用高低键选择数字【2】进入“查问软件版本”选项，屏幕会列出当前集中电源软件版本信息；使用高低键选择数字【3】进入“查问故障信息”会列出当前产生的故障信息；使用高低键选择数字【4】进入“查问调试信息”能够查看调试数据。
图7-4.A
图7-4.B

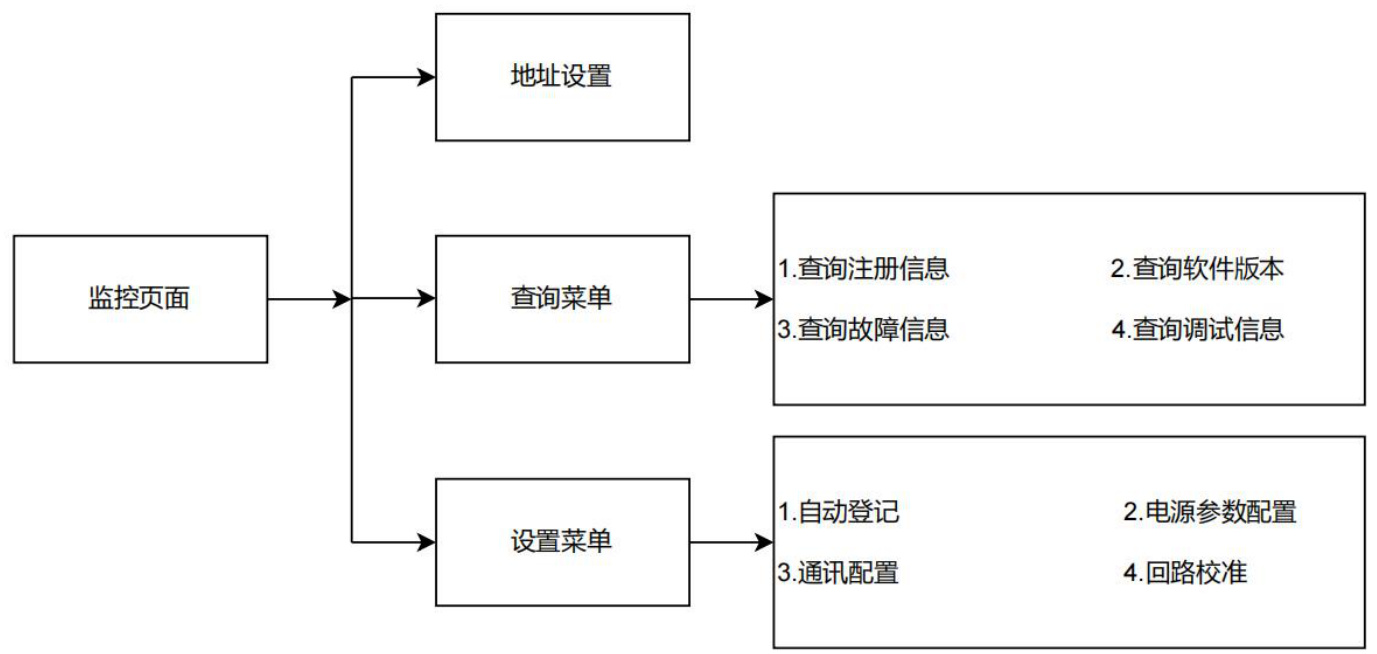

进入设置菜单后，如图7-5.A、7-5.B所示，在设置操作项中能够进行如下操作：自动登记，电源参数配置，通讯配置，回路校准。
操作自动登记时，集中电源能够自动登记指定回路的灯具；
操作电源参数配置时，集中电源能够配置电源参数模式；
操作通讯配置时，集中电源能够设置回路波特率、CAN波特率、点巡检、直流模式；
操作回路校准模式，校准回路电流。

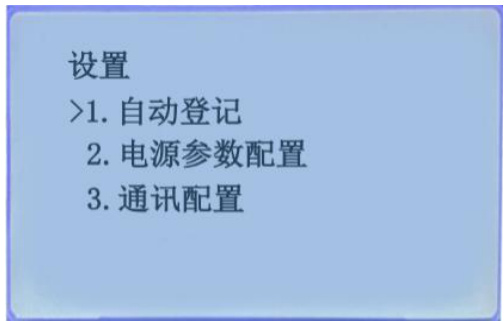

图7-5.A

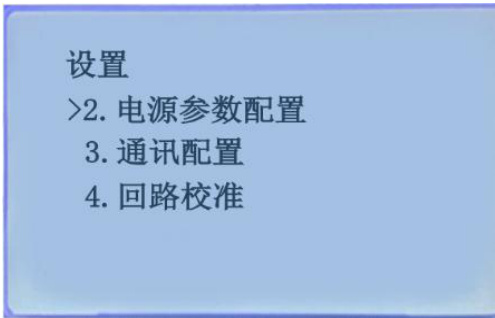

图7-5.B
| 故障景象 | 故障分析 | 解决步骤 |
| 应急放电功夫过短 | 电池未充斥或电池机能降低 | 充电24幼时后再次进行试验，试验后，放电功夫依然过短，建议更换一样规格型号的铅酸蓄电池。 |
| 设备不进入应急工作状态 | 其它原因 | 联系本地经销商 |
| 输出回路保险一上电就烧掉 | 输出存在短路或过载景象 | 1、用万用表丈量输出两端是否短路，查抄输出回路；2、查抄输出负载是否过载，削减回路负载； |
| 市电状态下无输出电压 | 输出保险销毁 | 更换同型号保险 |
| 市电状态下无输出电压 | 开关电源故障 | 联系本地经销商 |
| 市电状态下无输出电压 | 衔接线虚接 | 紧固衔接线 |
| 应急状态下无输出电压 | 输出保险销毁 | 更换同型号保险减轻负载 |
| 应急状态下无输出电压 | 连线虚接 | 紧固衔接线 |
| 电池故障 | 查抄充电线路是否接触优良 | 紧固各接触点 |
| 电池故障 | 电池线接触不可靠或已断裂 | 固定衔接线或换线 |
| 电池电压异常 | 电池败坏或电池总电压低 | 需更换铅酸蓄电池 |
| 电池电压异常 | 开关电源败坏 | 联系本地经销商 |
| 电池电压异常 | 主板故障 | 更换主板 |
| 操作面板按键不工作 | 操作面板故障 | 联系本地经销商 |
(1) 守护人员必须依照定期查抄的步骤，对设备进行守护；
(2) 除受过专业培训的守护维建人员表，严禁其他人触摸集中电源内部；
(3) 进行守护前，必须堵截设备的所有电源，堵截电源后的短功夫内，电容器上仍积蓄有高电压，建议静置30秒以来，再进行操作；
(4) 不能直接触碰PCB板上的元器件，不然容易静电败坏本设备；
(5) 维建结束后，必须确认所有螺丝均已锁紧，所有线端都已复原；
(6) 每六个月必须进行一次定期查抄；
为了预防故障产生，确保其长功夫高机能不变运行，用户应定期（半年）进行查抄守护一次（守护情况应纪录存档），其内容如下表所示：
| 查抄项目 | 查抄内容 | 查抄步骤 | 检测尺度 |
| 工作环境 | 温度/湿度 | 温度计/湿度计 | 温度在-10℃~+55℃≤95%(40±2℃无凝露) |
| 表观及零部件 | 是否有异常震荡、异常声音螺丝是否松动是否有变形、破损是否有污渍及粉尘 | 目测 | 无异常 |
| 电源电压 | 设备电源电压是否正常 | 万用表丈量 | 满足额定输入电压 |
| 衔接导线 | 是否变形、污损、过热变色 | 目测 | 无异常 |
| 开关电源 | 是否有烧伤、破损 | 目测 | 无异常 |
| 插接件 | 是否松动、变形、破损 | 目测 | 无异常 |
| 线路板 | 是否变色、变形、有污渍 | 目测 | 无异常 |
| 液晶显示 | 操作面板的LED灯是否正常按键操作是否正常显示屏亮度、显示是否正常 | 目测 | 无异常 |
| 铅酸蓄电池 | 是否漏液、鼓胀、破损 | 目测 | 无异常 |
