JBF5131C

JBF5131C 输入?椋ㄒ韵录虺颇?椋┦潜竟究⒌目山庸芪拊创サ阈藕诺慕谠炷?。该?橹匾糜谙懒谠煜低,可接管被监督设备作为后提供的?拊创サ阈藕呕虺9匚拊创サ阈藕,通过输入作为批示灯常亮来示意用户。设备作为时将反馈信号传送到消防联动节造器。

1 概述

JBF5131C 输入?椋ㄒ韵录虺颇?椋┦潜竟究⒌目山庸芪拊创サ阈藕诺慕谠炷?。该?橹匾糜谙懒谠煜低,可接管被监督设备作为后提供的?拊创サ阈藕呕虺9匚拊创サ阈藕,通过输入作为批示灯常亮来示意用户。设备作为时将反馈信号传送到消防联动节造器。

1.1 产品特点

? 内置微处置器。

? 选取 SMT 表表贴装工艺。

? 通讯选取二总线技术,无极性要求。

? 施工中应使用双绞线,导线截面积不幼于1.0mm2

? 回路信号处置电路与输入检测信号处置电路实现电气隔离,?椴槐湫愿,抗滋扰能力强。

? 电子编码方式,可通过专用电子编码器编址。

? 本?檠∪∫子诳突┕ぁ⑹鼗さ牟灏问浇峁。先装置底座,线路查抄实现后再装主体进行开明调试。

具备状态监测和多种故障检测职能。

1.2 合用领域

? 利用设计遵循国度尺度 GB 50116-2013《火警自动报警系统设计规范》。

? 合用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。

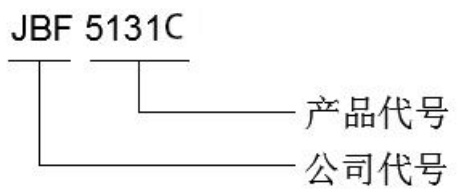

1.3 型号组成

2 工作道理

?槟谇段⒋χ闷,微处置器实现与消防联动节造器通讯、输入信号状态判断、输入线路故障检测、状态批示灯节造。?檎加靡桓霰嗦氲刂,编址领域与和谈有关,11S 和谈编址领域 1-200,62S和谈编址领域 1-252。?榻庸鼙患喽缴璞缸魑筇峁┑某?拊创サ阈藕呕虺9匚拊创サ阈藕,点亮“输入作为”批示灯来示意用户,并将反馈信号传送到消防联动节造器。

3 机能参数

环境个性

工作温度-10~+55℃
贮存温度-20~+65℃
相对湿度≤95%(无凝露)

防爆个性

防爆标志不涉及

电气个性

工作电压DC18-28V,调造型,节造器提供
监督电流≤0.25mA (DC24V)
作为电流≤0.4mA (DC24V)
确认灯监督状态:“输入作为"灯红色闪亮
作为状态:“输入作为"灯红色常亮 故障状态:“输入作为"灯不亮

通讯个性

线造二线造(无极性)
编址领域1~200(JBF50XX系列节造器、JBF-11SF系列节造器、JB-QB-JBF-51SXX 系列节造器)
编址方式1~252(JBF-11SF-C 系列节造器、J-C-62S90B 型节造器) 专用电子编码器
最远传输距离1000m/RVS2*1.0 mm?

兼容性

JBF50XX 系列节造器、JBF-11SF 系列节造器、JBF-11SF-C 系列节造器、J-C-62S90B 型节造器、JB-QB-JBF-51SXX 系列节造器

机械个性

表观PANTONE Warm Gray1C 米白色
表壳材质塑料
产品质量110g
表形尺寸L 85mm×W 85mm×H 41mm

探测个性

;っ婊不涉及

认证个性

消防认证

执行尺度

1)GB16806-2006《消防联动节造系统》

4 装置调试

4.1 装置注明/步骤

? ?檠∪∶髯胺绞。

? 布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上(使用 M4 螺钉),装置孔距为 60mm ,表形及装置尺寸如图 1 所示。

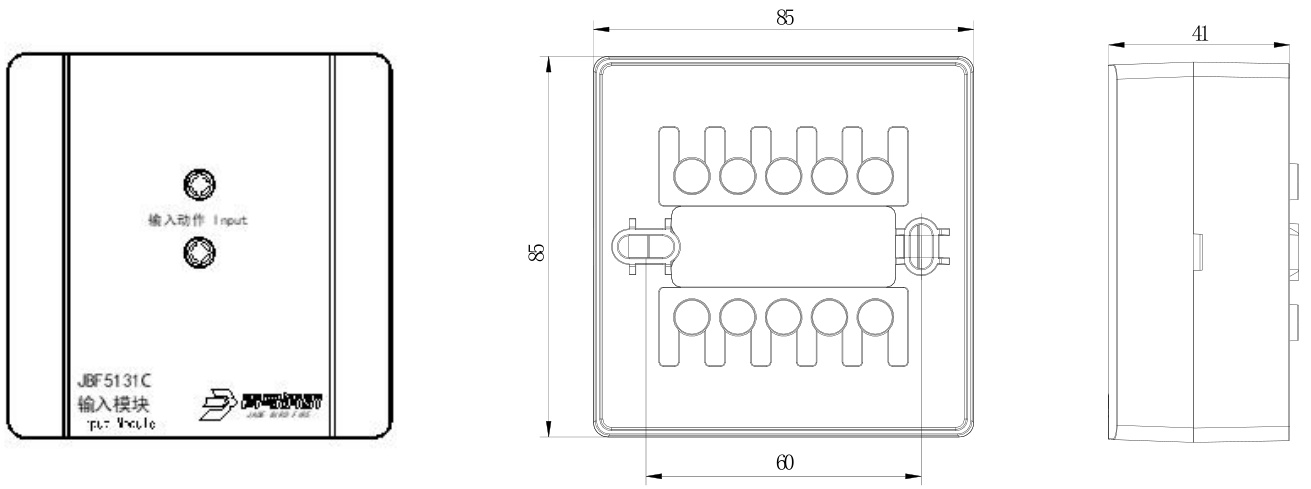

图 1 表形及装置尺寸图

? 装置之前用电子编码器对其写入相应地址码,此编码应与工程软件中的编码相一致。

? 将总线接在 L1、L2 端子上,接线无极性。

? ?槎俗油祭缤 2 所示:

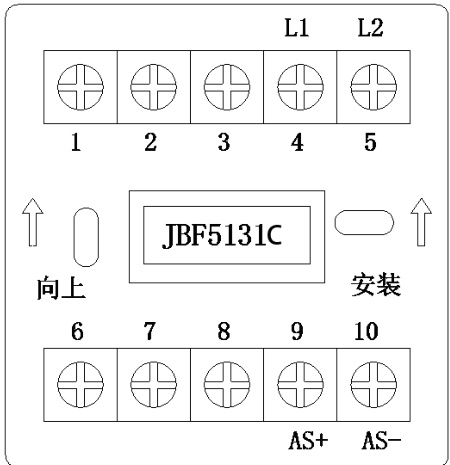

图 2 端子图

L1(端子 4)、L2(端子 5):接通回路总线,无极性。

监督无源关合应答的现场设备时: AS+(端子 9)、AS-(端子 10):策应答(无源触点),衔接 在 AS+和 AS-上的监督设备的动合端必须并联 10KΩ终端电阻。接线示意图如图 3:

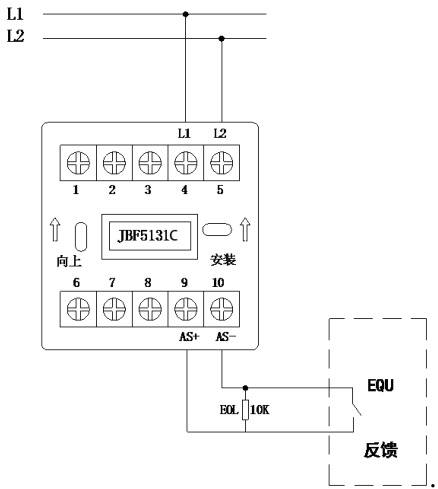

图 3 接线方式:监督无源关合应答的现场设备

监督无源断开应答的现场设备时:AS+(端子 9)、AS-(端子 10):策应答(无源触点),衔接 在 AS+和 AS-上的监督设备的动初步必须串联 10KΩ终端电阻。接线示意图如图 4:

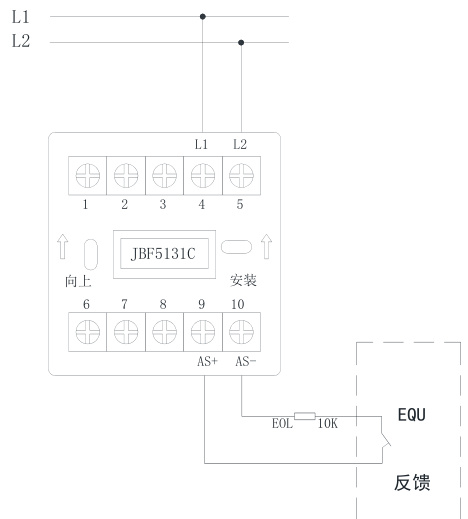

图 4 接线方式:监督无源断开应答的现场设备

4.2 调试步骤

? 首先使用电子编码器在 62S 和谈下对?榻斜嗦。

? ?樽爸煤煤蟛僮鹘谠炱鞫云浣械羌。

?被控设备作为,?槭盏奖豢厣璞傅奈拊捶蠢⌒藕藕笫淙胱魑镜票湮焐A。

? 复位被控设备,?楦丛<喽阶刺。

5 故障分析与排除

故障景象原因分析排除步骤备注
输入批示灯不亮, 报故障接触不良沉新接线
接线谬误按标签上的批示沉新接线
电路元器件败坏更换?
断电沉新编址或连 续编址编不上?槟诓康缛莸缌课 开释尽期待1分钟后沉新编址
上电后状态柱高或 报反馈总线上有沉码的探测 部件拔掉该?,看是否反馈部件还在 线,有的话,证明是由于沉码反馈
应答端短路确保应答端正确接入10KΩ电阻
应答端误接 DC24V 电源沉新接线
不能登记未编址使用专用编码器对现场部件编址
编码地址领域谬误11S和谈编址领域1-200 62S 和谈编址领域1-252
?楹吞秆≡衩通过编码器设置?橛虢谠炱飨 统为统一和谈

6 保养、守护 定期进行输入状态检测,建议每半年一次。

7 开箱及查抄

输入?(不含底座)
产品使用说明书

整箱包装打开后,如发现出缺失或有败坏,请快与我们联系,我们将当即补全产品的缺失项,或者在确定长短报答成分造成的破损下,无前提的为客户更换新的产品。

8 当苦衷项、免责申明

? 在使用中,必须严格依照本说明书的描述进行装置与调试。

? 本公司保留对本说明书的最终诠释权。
